1.Назначение

ALP-iC Предназначен для управления/мониторинга другими устройствами по средствам подключения через RS232 порты, ИК порты, релейные порты, а также Ethernet(LAN) подключения.

2. Технические характеристики

Параметр	Значение
Питание
Напряжение питания	от 9 до 24 VDC
Потребляемая мощность	6W
Система
Процессор	Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz
Оперативная память	DDR3 RAM 512MB
Разъемы	Клеммник разъемный 3 пин.
COM1(RS232)	Клеммник разъемный 3 пин.
COM2(RS232)	Клеммник разъемный 3 пин.
COM3(RS232)	Клеммник разъемный 3 пин.
COM4(RS485)	Клеммник разъемный 2 пин.
IR (Инфракрасные порты)	Клеммник разъемный 2×4 пин.
Relay-1 (до 30В, 1А)	Клеммник разъемный 3 пин.
Relay-2 (до 30В, 1А)	Клеммник разъемный 3 пин.
USB тип А (для подключения RS232/485 адаптеров)	Гнездо DJK папа
LAN (локальная сеть)	Гнездо 8P8C мама
DC 9-24V (Гнездо питания)	Клеммник разъемный 2 пин.
Габариты
Габаритные размеры (Д x Ш х В)	149 x 113 x 40 мм
Условия эксплуатации
Температура воздуха	От -20 до +70 °С
Относительная влажность	До 92%, без конденсации влаги

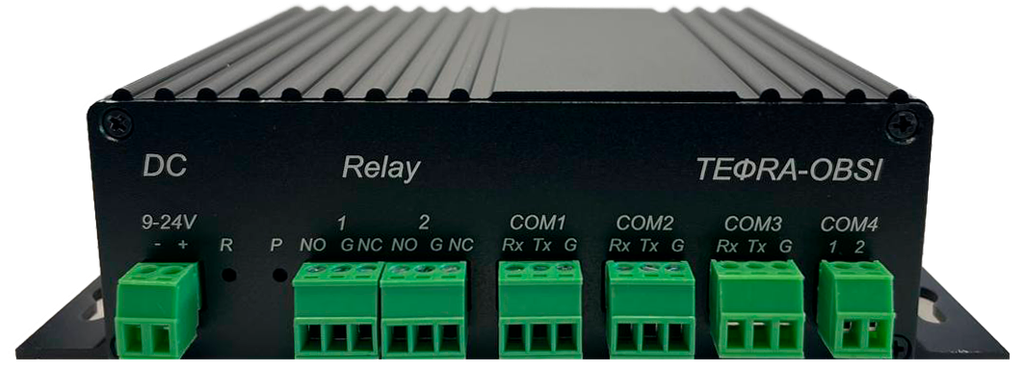

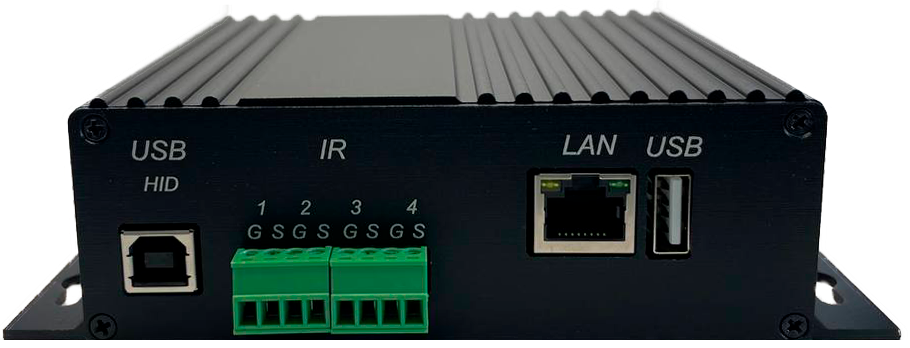

3. Внешний вид устройства

4. Подготовка контроллера

4.1.Общие сведения

Управление устройством осуществляется с помощью программного продукта ALPS. Настройка программы управления производится в среде разработки ALPS-L, которое можно бесплатно скачать с сайта www.antonloginov.pro/wiki/download/.

4.2. Первоначальная настройка

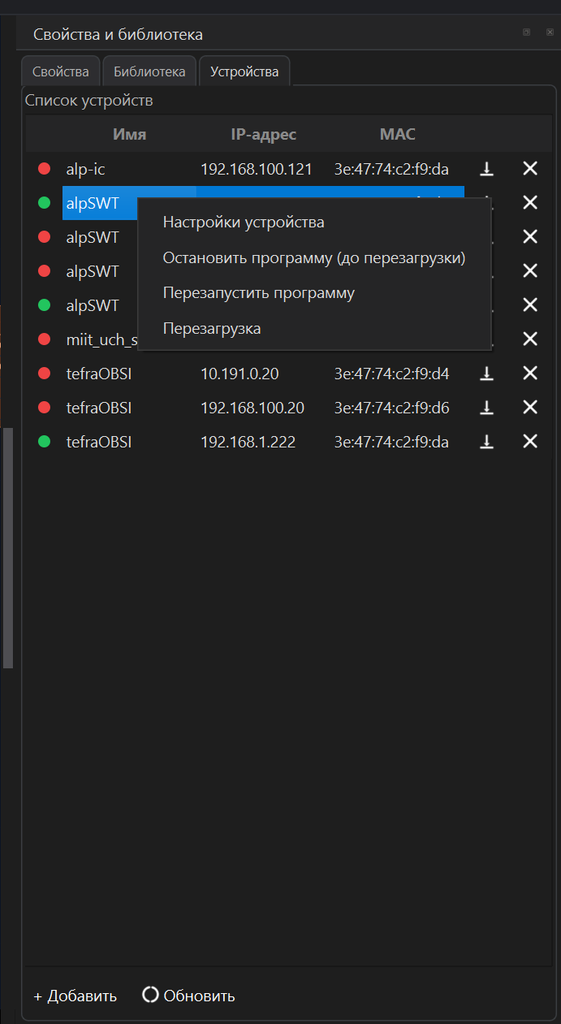

После подключения устройства в сеть питания и в LAN, устройство имеет статический IP адрес по умолчанию 192.168.1.222. Для того, чтобы поменять ip адрес необходимо запустить программное обеспечение ALPS-L, ссылку на которое можно найти в пункте 4.1. данной Инструкции. Далее необходимо зайти в пункт «Устройства» в правом меню приложения. Далее найти устройство через кнопку обновить, или если, запрещены UDP Broadcast запрещены в сети, добавить устройство по адресу 192.168.1.222.

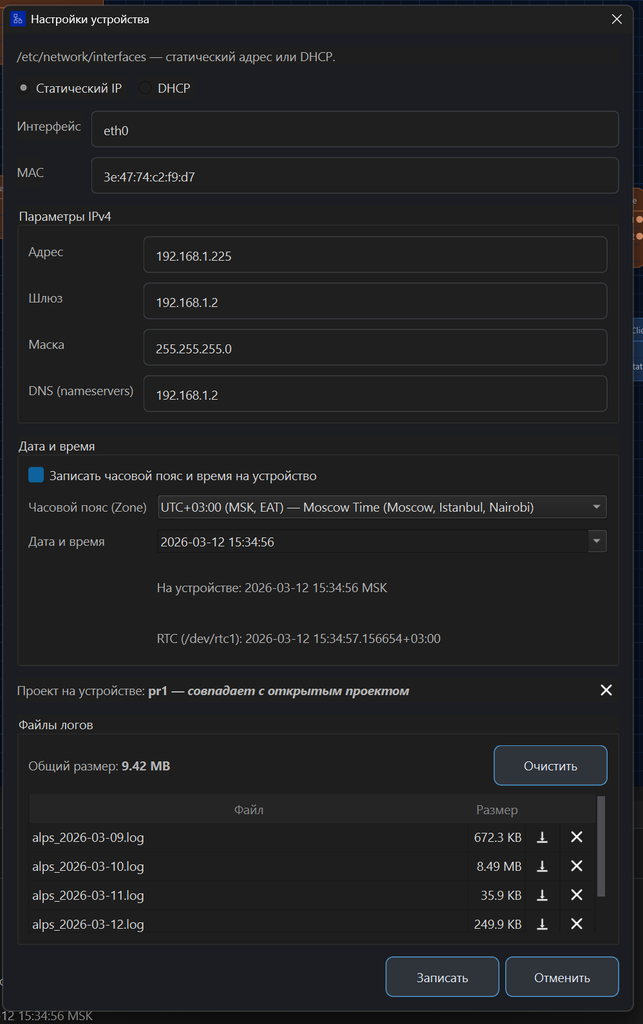

Далее правой кнопкой мыши выбрать устройство и нажать «Настройки устройства». Ввести настройки сети и настройки времени. Нажать на «Записать»

4.3. Настройка портов в программной среде ALPS-L

Для простоты реализации будем рассматривать настройку на примере.

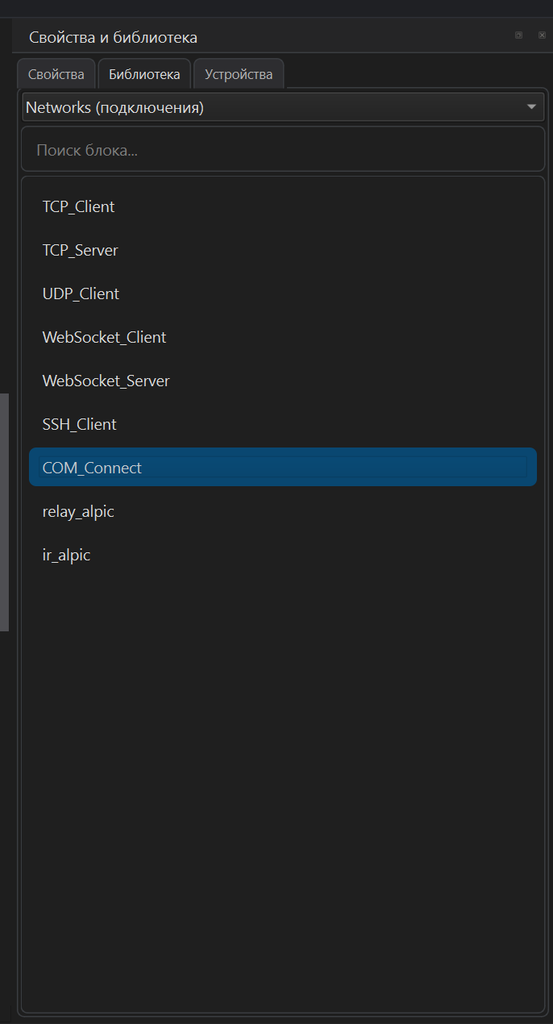

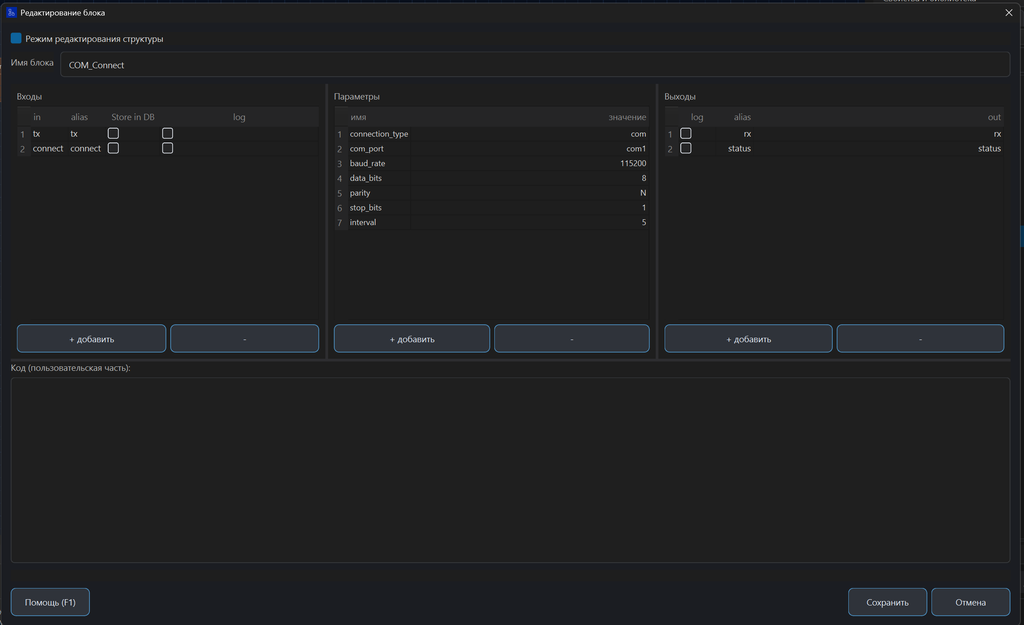

Для добавления подключения к физическим портам контроллера в программной среде ALPS-L необходимо в разделе «Библиотека» в правом меню необходимо найти блок «COM_Connect».
Перенести его на рабочую область и кликнуть по нему два раза ЛКМ.

Появится меню в котором необходимо ввести в параметры данные.

1. COM1. RS232.

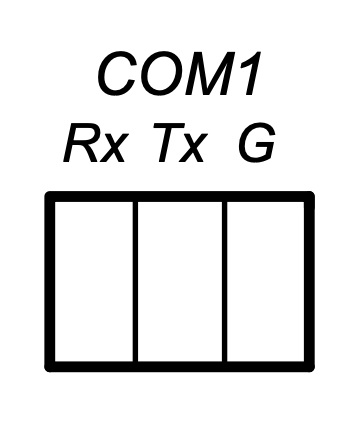

Распиновка разъема

2.СOM2. RS232.

Настройки порта COM2 аналогичны порту COM1, только в поде com_port вводим com2.

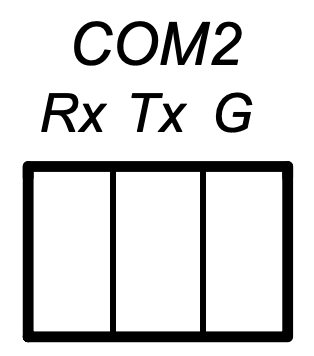

Распиновка разъема

3.СOM3. RS232.

Настройки порта COM3 аналогичны порту COM1, только в поде com_port вводим com3.

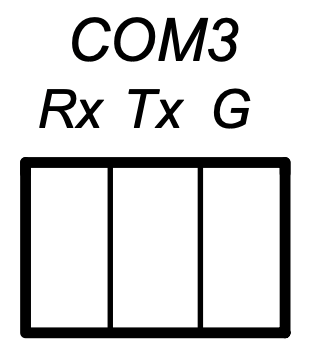

Распиновка разъема

3.СOM4. RS485.

Настройки порта COM4 аналогичны порту COM1, только в поде com_port вводим com4.

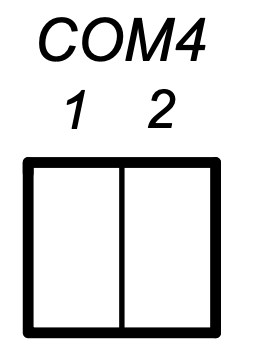

Распиновка разъема

RS485

1 – B (-)
2 – A (+)

5. USB порт.

Устройство поддерживает USB-RS232/485 адаптеры. Из протестированных  RS232 это адаптеры на основе CH340. Из RS485 это CP2104(например Bolid RS485), а также RS485 на основе ch341ser.

Настройки порта USB аналогичны порту COM1, только в поде com_port вводим USB.

Пример настройки порта USB. Примечание: после физического подключения USB – RS232/485 в порт, необходимо перезагрузить контроллер управления по питанию.

6.IR (ИК имитация пульта).

Устройство поддерживает управление устройствами через имитацию команд ИК пульта (данные разъемы не поддерживают управление RS232/485).

Распиновка разъемов ИК.

S – сигнал;
G – земля.

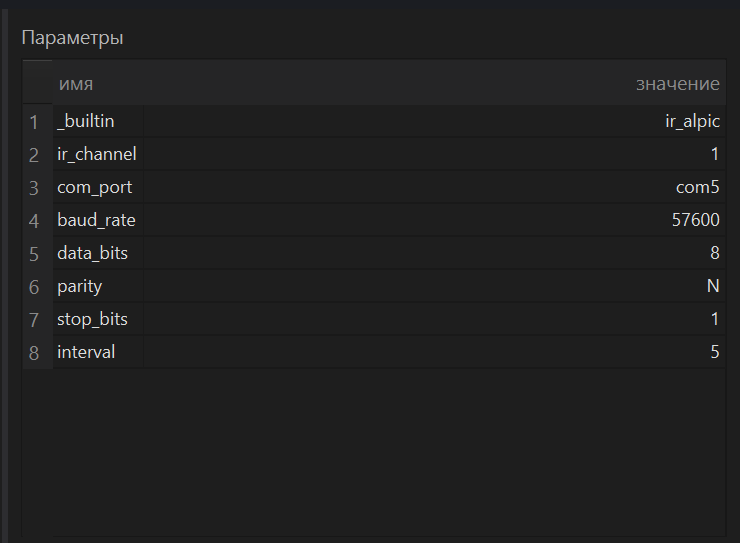

Для управления устройствами через IR в приложении ALPS-L необходимо из библиотеки добавить блок «ir_alpic».Далее в настройках выбрать номер канала IR в строке ir_channel

Остальные настройки менять не нужно HEX code необходимо отправить в блок на вход «rx» текстовую команду в формате ASCII.

Пример ниже

0000 006d 0022 0003 00a9 00a8 0015 003f 0015 003f 0015 003f 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 003f 0015 003f 0015 003f 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 003f 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040 0015 0015 0015 003f 0015 003f 0015 003f 0015 003f 0015 003f 0015 003f 0015 0702 00a9 00a8 0015 0015 0015 0e6e

Если необходимо чтобы команда была длиннее или короче по времени, перед отправкой в «rx» необходимо отправить в pulse блока текстовую строку в виде 1,2,3,4 – где 1 – самая короткая, 4 – самый длинный импульс.

Для управления устройствами через ИК необходимо либо найти в интернете, либо считать HEX code для управления (например вот этим устройством https://www.globalcache.ru/catalogue/aks/GC-IRL/).

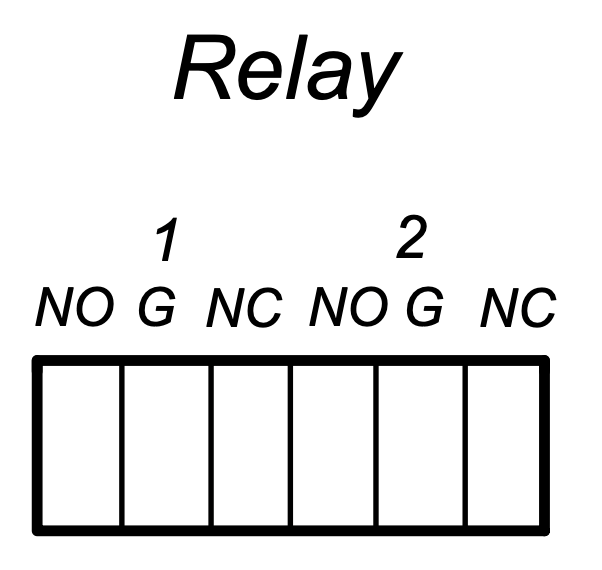

7. Relay (релейные каналы управления).

Релейные каналы выполнены в виде перекидного реле.

На устройстве два канала реле.

NO – нормально открытый канал (при выключении канала реле он разомкнут)
NС – нормально закрытый канал (при выключении канала реле он замкнут)
G – основной контакт, относительно которого идет замыкание/размыкание NO/NC.

Для управления релейными каналами через ALPS-L необходимо из библиотеки блоков добавить блок «relay_alpic».

Далее на входы блока необходимо подать 1 или 0 для активации необходимого канала. На выходе можно получить состояние каналов.

5. Программирование системы автоматизации на базе ALPS.

Другие данные по работе с системой ALPS находятся в документации. Ссылка ниже https://antonloginov.pro/wiki/.
